Nous avons développé une gamme de solutions solaires au sein du Sign'Lab, sa plateforme d'innovation interne. Le Sign'Lab existe depuis 2018 et a pour objectif d'identifier des alternatives aux solutions standards.
Toutes ont une dimension éco-responsable. Aujourd'hui totalement intégrées à notre offre globale, les solutions solaires se développent et notre gamme continue de s'étendre.

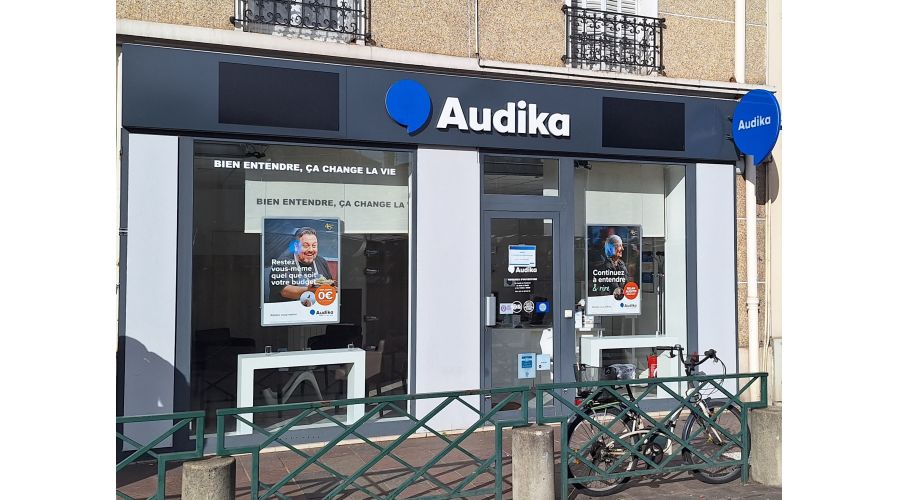

Dans le cadre du déploiement de la nouvelle image de la marque Audika sur 250 sites confiés à notre équipe, nous avons réalisé, pour le centre auditif de Nanterre situé en centre-ville, une enseigne bandeau lumineuse ainsi qu'une enseigne drapeau double face lumineuse, toutes deux 100% autonomes. Elles sont alimentées grâce à 2 panneaux solaires.
La particularité du projet réside dans le fait que les 2 panneaux solaires sont incrustés dans le bandeau de sorte qu'ils se confondent presque parfaitement avec ce dernier. L’absence de relief permet une intégration élégante et épurée qui ne dénature ni la façade, ni les enseignes. Les batteries qui alimentent les 2 enseignes sont quant à elles invisibles, intégrées dans le faux plafond en intérieur.
Le dimensionnement des batteries et panneaux solaires est étudié en interne en amont du projet, en prenant en compte la topographie du site, son orientation, les éventuels obstacles à la diffusion des rayons du soleil (bâtiments ou arbres par exemple), mais aussi en fonction de la puissance d'éclairage et de l'amplitude horaire d'allumage souhaitées.
Un outil de calcul de dimensionnement a été développé en interne pour répondre spécifiquement aux besoins des supports extérieurs lumineux solaires. Nous avons installé un système de variation de luminosité qui adapte automatiquement la puissance d'éclairage la nuit en fonction de la lumière naturelle, ce afin d'offrir une excellente visibilité tout en économisant de l'énergie. Les créneaux d'allumage sont paramétrables en bluetooth par le client de manière autonome.

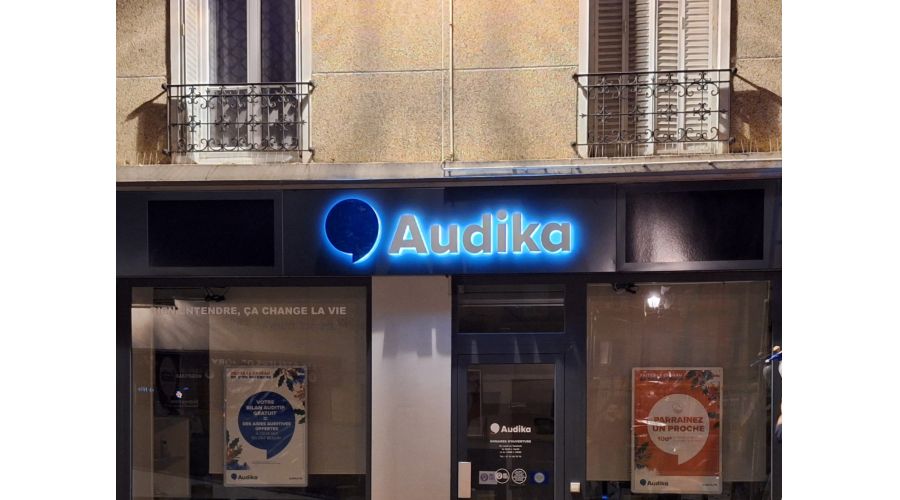

Le lettrage horizontal lumineux de 2m de long est installé sur un bandeau en tôle dans lequel les 2 panneaux solaires sont intégrés. Le bandeau mesure 6m de long et habille toute la façade du site. Les lettres sont réalisées en PMMA blanc diffusant, fixées à écartement pour apporter du relief.
L'enseigne drapeau, quant à elle, mesure 800x700mm et est réalisée en PMMA bleu. Le bleu a été contretypé en phase de prototypage pour correspondre parfaitement à la charte de la marque.
Dimensions :
L'enseigne mesure 6m30 de long et 0,7m de haut. elle est composée :- D'une enseigne bandeau en bloc Led de 2m de long
- D'une enseigne drapeau en PMMA de 0,8 m x 0,7 m
- 190 leds 0,3 watts réparties sur 2 arrivées électriques pour éviter une dégradation de la qualité d'éclairage liée à la chute de tension
- Le tout est piloté par un capteur de luminosité, permettant la variation de l'éclairage de l'enseigne en fonction de la luminosité extérieure mais aussi d'économiser de l'énergie sur le kit solaire
Les 2 panneaux solaires font chacun 1m de long par 0,5 m de haut
Le kit solaire est composé de :
- Les 2 panneaux solaires sont de type back contact, permettant de ne voir que les celllules de silicium noires, afin d'harmoniser le rendu bandeau / panneaux solaires
- Les panneaux sont fixés directement sur la face en aluminium du bandeau, l'évidement de la face a été travaillé pour ne pas voir la structure du panneau
- Le positionnement des panneaux solaires sur le bandeau a été calculé afin d'éviter l'impact de l'ombre projetée par l'enseigne drapeau, tout en proposant un rendu harmonieux visuellement et symétrique
- Les batteries et le coffret électrique sont fixés dans le faux plafond du magasin
- puissance du kit : 240 watts crêtes
- Stockage de l'énergie sur 4 batteries 22 Ah
- Accès au kit solaire en bluetooth et en 4G
Matériaux utilisés :
* L'enseigne bandeau est en bloc LED 30 mm fixée via plot MBS sur un bandeau en aluminium évidé* L'enseigne drapeau est en PMMA
Eclairage par led blanche 12v en fond de boitier
Alimentation par kit solaire et variation de luminosité
