Introduction

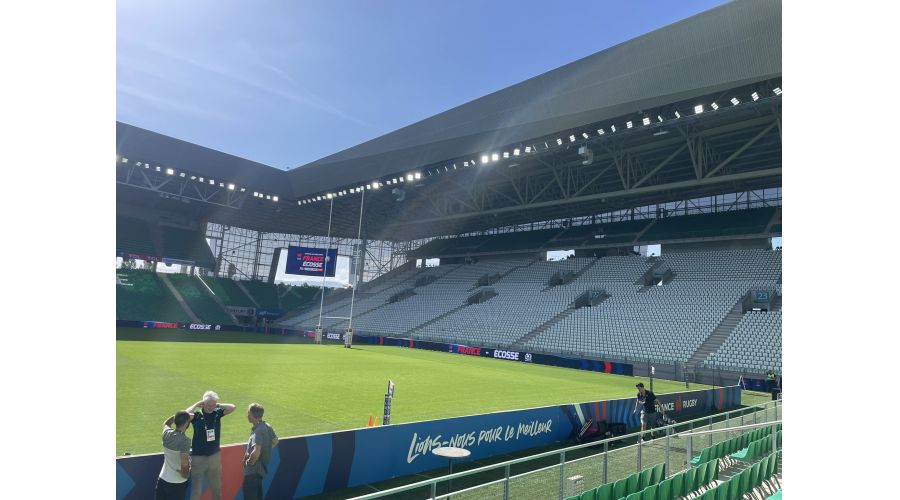

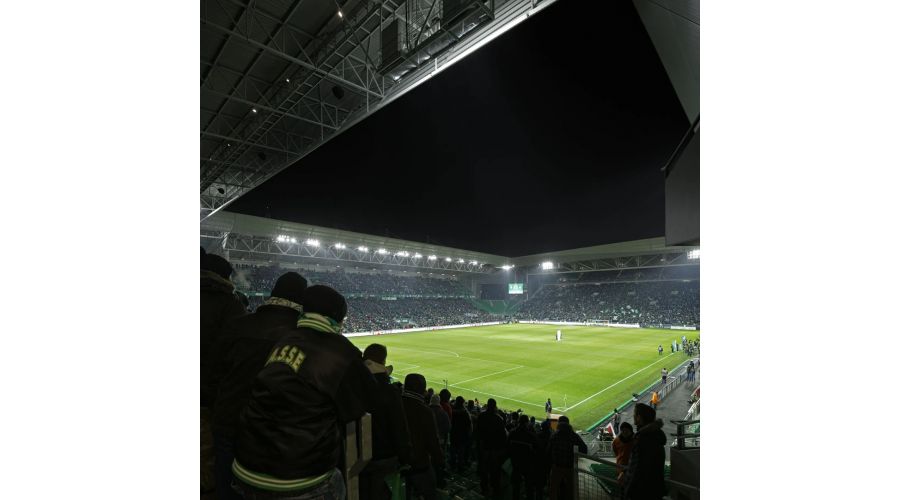

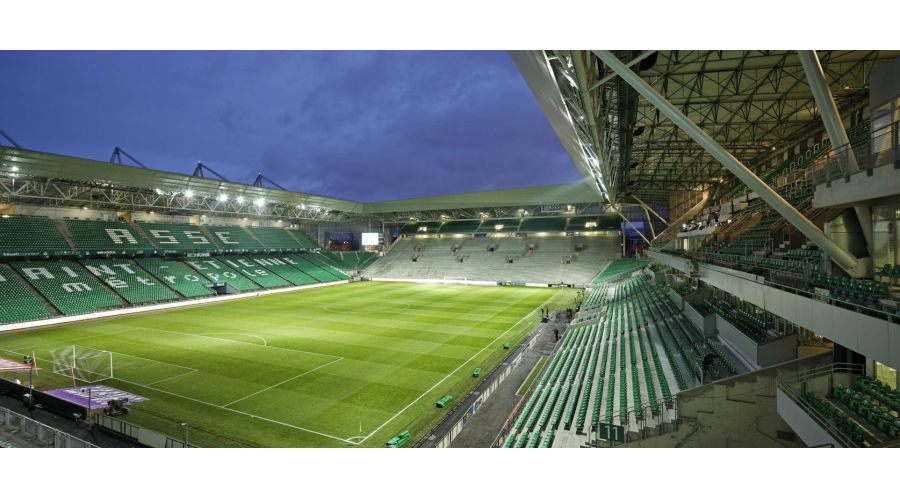

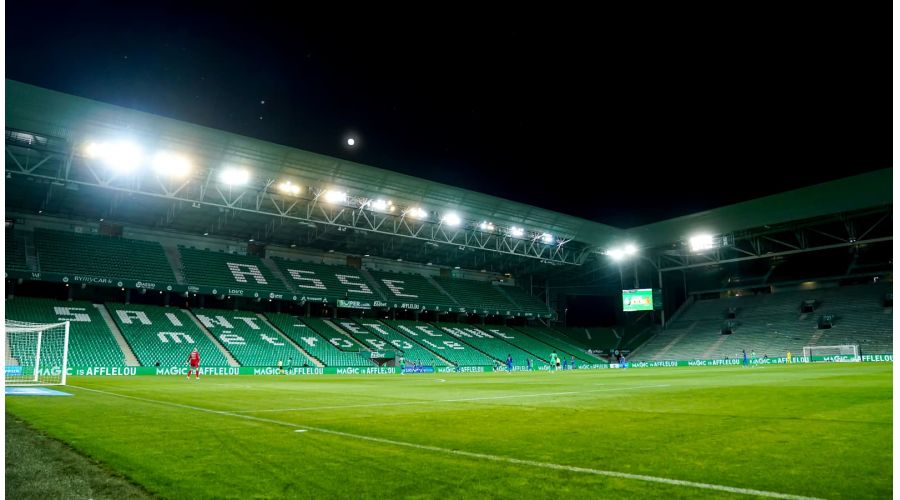

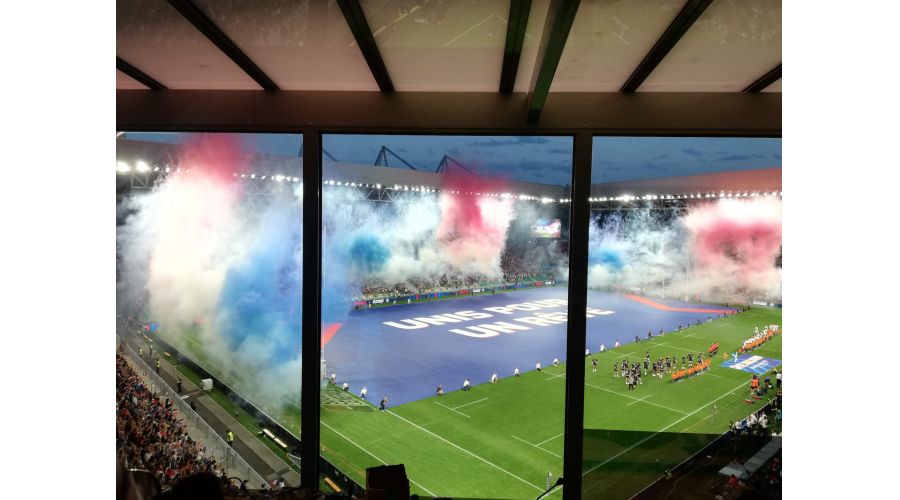

Le Stade Geoffroy-Guichard, surnommé "Le Chaudron", est l'un des hauts lieux du football français, accueillant des milliers de supporters lors des matchs de l'Association Sportive de Saint-Étienne (A.S.S.E) et des matchs internationaux.

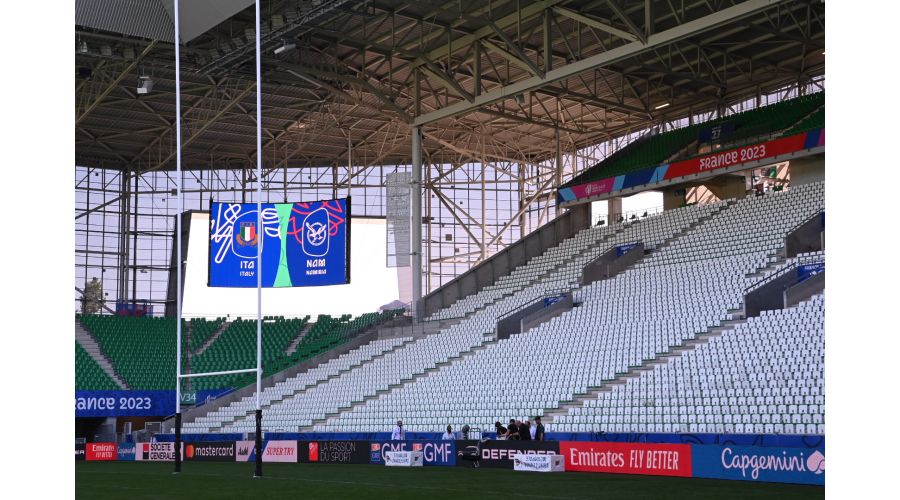

Dans le cadre de la modernisation et de la digitalisation de l'enceinte sportive en prévision des grands événements (Coupe du Monde de Rugby 2023 et JO 2024), nous avons entrepris un projet ambitieux en répondant à un appel d’offre de la Métropole de Saint-Étienne qui a souhaité investir pour son stade, dans de nouveaux équipements de communication en remplaçant les deux écrans géants existants par 2 écrans LED transparents incurvés de grande dimension (84m2 chacun), de très haute qualité, avec deux innovations fortes : une technologie de diffusion numérique transparente (qui laisse passer la lumière) et une courbure sur la longueur.

L'installation des écrans a été réalisée en interne en décembre 2022 au stade stéphanois Geoffroy-Guichard.

Une attention particulière a été portée à la conception, à la fabrication et à l'installation des écrans, le projet était axé sur la complexité et la technicité pour garantir un affichage de haute qualité pendant les événements sportifs.

Cette initiative visait à offrir une expérience visuelle immersive et de haute qualité aux spectateurs tout en respectant l'esthétique et l'intégrité architecturale du stade. L'objectif principal était d'améliorer la diffusion d'informations, la communication avec le public et de créer un environnement dynamique lors des événements sportifs.

Résumé du Cahier des Charges

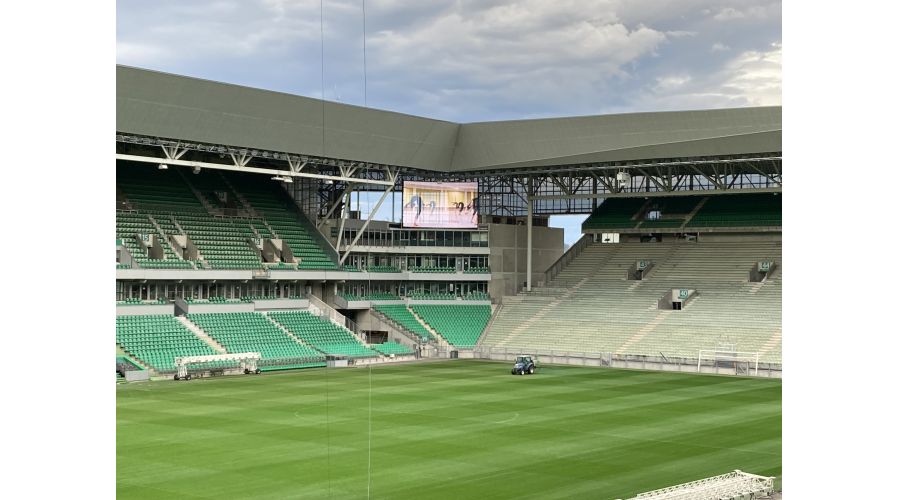

Le cahier des charges établi par la Métropole et l’architecte lumière, a mis l'accent sur plusieurs aspects essentiels. Il spécifiait les exigences en termes de transparence, luminosité, de résolution très haute définition, de durabilité et d'intégration architecturale. Les écrans LED transparents devaient être parfaitement adaptés à l'environnement incurvé du stade (installation dans les 2 angles) et offrir une visibilité optimale depuis toutes les zones de spectateurs sans déformation d’images. Les architectes du projet ont voulu retranscrire la transparence du Chaudron dans le rendu des écrans. Ces derniers peuvent être visibles aussi bien de l’extérieur que de l’intérieur du stade et avec cette transparence, ils se fondent parfaitement dans l’environnement spécifique du stade « le Chaudron ».

Nos dispositifs LED transparents ont su répondre à ce cahier des charges exigeant. Nous avons pu livrer des écrans modulaires qui suivent la structure porteuse elle-même courbe (arrondie).

Complexité et technicité

La technicité du projet impliquait la conception et la fabrication d'écrans LED résistants aux chocs, offrant plus de 50 % de transparence tout en assurant un affichage de haute définition lors des événements sportifs.

Les éléments principaux sont :

• Premier écran incurvé transparent dans un stade en France
• Une taille d’envergure pour des écrans digitaux : 12m de large x 7m de haut, soit une surface d’affichage de 82m2 chacun.
• Très haute résolution : Pitch 3,91x7,8mm, le plus fin installé dans l’histoire du sport en France
• Nombre de pixels très élevé : 32 512 pixels par m², soit 2 731 008 pixels par écran
• Diffusion aisée de source en Résolution 4k
• Ecran très léger : 12kg/m2, soit 1008 kg par écran seulement (gain de 60% sur les  poids standards de la profession)

Description des contraintes ou problématiques rencontrées et des solutions proposées*

Par exemple : contraintes de délai, conditions climatiques difficiles, contraintes d’accessibilité, contraintes techniques : support de fixation, découpe sur-mesure sur place, outils ou supports non adaptés sur place, etc.

L'installation des écrans géants transparents au Stade Geoffroy-Guichard a été confrontée à plusieurs contraintes et problématiques qui ont nécessité des solutions créatives et une gestion efficace du projet.

1. Contraintes de délai : Le calendrier serré entre la conception du projet et la date du premier match a imposé des contraintes de délais strictes. La nécessité de respecter les échéances sportives a demandé une planification minutieuse et une exécution rapide des travaux.
2. Conditions climatiques : Les conditions météorologiques difficiles, notamment le gel et le froid, lors de la pause en plein hiver, ont ajouté une complexité supplémentaire aux opérations d'installation. Ces conditions ont exigé des mesures de sécurité renforcées et des ajustements dans le calendrier des travaux.
3. Contraintes techniques : La nécessité de retirer les anciens panneaux et de concevoir une structure adaptée sur mesure pour les nouveaux écrans de taille d’envergure a posé des défis techniques, notamment un poids léger. En outre, l'accès restreint à certains espaces du stade et la taille imposante de nos écrans ont compliqué la logistique de l'installation.
4. Problèmes d'accessibilité : Les contraintes liées à l'accessibilité, notamment l'impossibilité de faire passer les écrans par l'ascenseur prévu initialement, ont nécessité une réévaluation des méthodes d'acheminement. La solution de passer par des monte-charges et par la terrasse a été adoptée pour surmonter ces obstacles.
5. Intervention de cordistes : Face à la complexité de l'installation et aux contraintes d'accessibilité, le recours à des cordistes s'est avéré nécessaire (la nacelle prévue n’a pas été suffisante pour l’installation). Cette solution a permis d'assurer la sécurité des opérations et des techniciens, et de réaliser les travaux de montage dans les délais impartis.
6. Gestion des ressources : Les ajustements de dernière minute et les imprévus ont nécessité une mobilisation supplémentaire des équipes techniques (jusqu’à 8 personnes sur une semaine par écran), y compris le travail le week-end juste avant le premier match au stade. La coordination efficace des ressources humaines et matérielles a été essentielle pour mener à bien le projet.

En somme, malgré les défis rencontrés, l'installation des écrans géants transparents a été réalisée avec succès grâce à l'engagement et à l'expertise de nos équipes impliquées. La résolution des problèmes en temps réel et l'adaptabilité face aux imprévus ont permis de garantir la livraison du projet dans les délais et conformément aux exigences de qualité.

Dimensions :

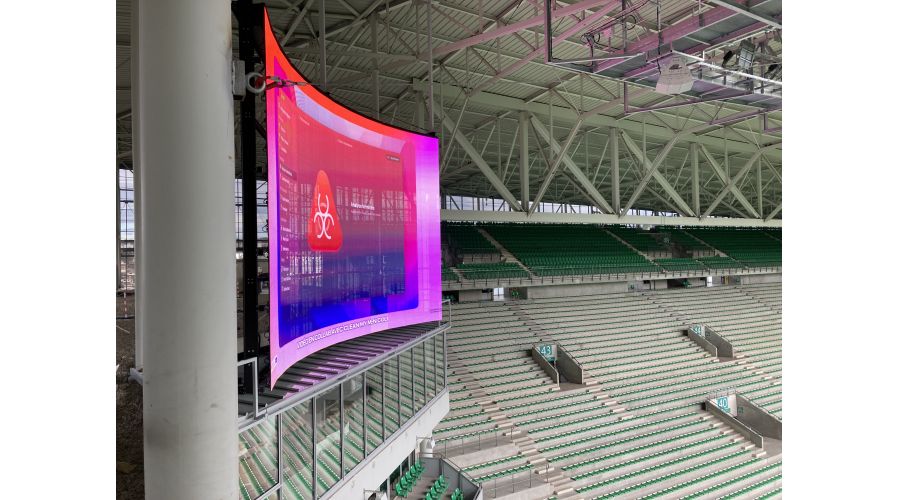

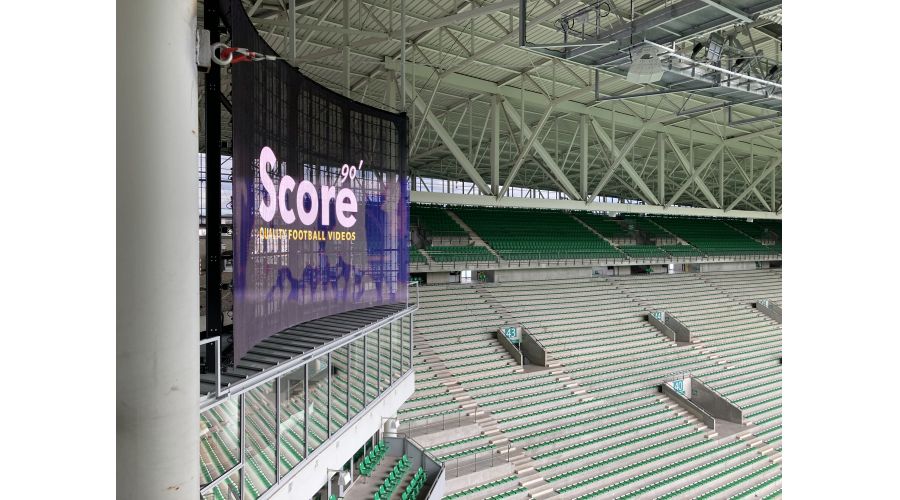

Les écrans LED transparents sont spécifiquement conçus pour s'adapter à l'environnement incurvé du stade : première réalisation en courbe et en transparence dans un stade avec un pitch aussi fin (3,9 mm).
Chaque écran mesure 12 mètres de longueur sur 7 mètres de hauteur (84m2), avec une épaisseur optimisée pour assurer une intégration harmonieuse. La configuration en courbe permet une visibilité uniforme depuis chaque siège du stade.

Matériaux utilisés :

Les écrans LED transparents sont fabriqués à partir de matériaux de haute qualité, soigneusement sélectionnés pour leur durabilité et leur résistance aux intempéries. Les composants sont conçus pour résister aux conditions environnementales les plus exigeantes tout en offrant une performance optimale. Grâce à un système de barrettes LED avec des ailettes frontales, l’écran est protégé des potentiels chocs ainsi que de la pluie. Afin de garantir un Ptich très fin, les leds sont montées sur la tranche du circuit imprimé pour garantir la transparence de l’écran.

Type d'éclairage utilisé :

Les écrans LED transparents sont équipés de diodes de dernière génération, offrant une luminosité exceptionnelle de 4 000 nits. Le taux de rafraîchissement vidéo de 3 840 Hz garantit une reproduction fluide des images, notamment lors des retransmissions TV, tandis que le taux de contraste de 2 500:1 assure une netteté et une clarté d'image remarquables.

Autre(s) aspect(s) technique(s) :

Les écrans LED transparents intègrent des fonctionnalités avancées telles qu'un système de verrouillage sécurisé pour une installation rapide et sûre, ainsi que des capacités de compatibilité avec les logiciels de diffusion d'images les plus récents. De plus, leur design léger (le poids du panneau n'est que de 12 kg/㎡) et leur construction modulaire permettent une maintenance facile et une évolutivité future.
• Dimensions: 12 m de long x 7 m de haut par écran
• Pitch: H3,9mm x V7,8mm
• Durée de Vie des LEDs: 20 000 heures
• Angle de Vue: H160° - V150°
• Poids de l'Écran: 1 008 kg
• Résolution de l'Écran: 3 048 x 896 pixels
• Nombre de Pixels: 2 731 008 pixels soit 32 512 pixels par m²
 La plus Haute résolution dans un stade en France.

Installation des dispositifs par des techniciens qualifiés et des cordistes
• Montage des éléments de pilotage dans la baie de brassage (coffret régie)
• Mise en place des moyens techniques (nacelle, engin de levage, etc…)
• Montage de la structure (perçage, vissage, boulonnage)
• Montage des modules LED sur la structure
• Raccordements électriques et informatiques
• Formation au logiciel de programmation
• Service après-vente et maintenance dans la durée.
5. Innovation et avantages
Cette technologie innovante offre une transparence de 50 %, permettant une intégration esthétique dans l'environnement du stade tout en garantissant une visibilité optimale des contenus diffusés. Les écrans LED transparents représentent une avancée majeure dans l'affichage numérique, offrant une expérience visuelle immersive et dynamique pour les spectateurs et renforçant l'attractivité du Stade Geoffroy-Guichard en tant que lieu d'événements sportifs de premier plan.
